LVR200/LVS200
- Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
- Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
- Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
- Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
- Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
- Используются в пищевой промышленности и при производстве алкогольных напитков;
- Широко применяются в системах пожаротушения.
Условия эксплуатации
- Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
- Температура перекачиваемой жидкости: -20 - +120°C;
- Диапазон подачи: 100 – 240 м³ /ч;
- Уровень PH перекачиваемой жидкости: 4 – 10;
- Максимальная температура окружающей среды: +40°C;
- Максимальное рабочее давление: 16 бар;
- Высота над уровнем моря: до 1000 м.
Характеристики
- Производительность до 240 м³ /ч;
- Напор до 157.5 м.
Двигатель
- Полностью закрытый двигатель, охлаждается с помощью вентилятора;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В;
- Двигатель класса IE 2 (IE 3 по запросу).
Технические параметры
| Модель | Мощность (кВт) | Q (м3/ч) | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR200-1-D | 18,5 | H (м) | 25,5 | 25 | 24 | 23 | 21,5 | 20 | 18 | 15,5 |
| Вертикальный многоступенчатый насос LVR200-1-C | 22 | 29 | 28,5 | 27,5 | 26,5 | 25,5 | 24 | 22 | 20 | |
| Вертикальный многоступенчатый насос LVR200-1 | 30 | 38,5 | 38 | 37,5 | 36,5 | 35 | 34 | 32,5 | 30 | |
| Вертикальный многоступенчатый насос LVR200-2-2D | 37 | 53 | 51 | 49 | 47 | 44 | 41 | 37 | 32 | |
| Вертикальный многоступенчатый насос LVR200-2-2C | 45 | 59,5 | 58 | 56 | 54 | 52,5 | 49 | 44,5 | 40,5 | |
| Вертикальный многоступенчатый насос LVR200-2-C | 55 | 69 | 68 | 66 | 64 | 62 | 59 | 55,5 | 51 | |
| Вертикальный многоступенчатый насос LVR200-2 | 55 | 78,5 | 77,5 | 76 | 74 | 71,5 | 69 | 66 | 61,5 | |
| Вертикальный многоступенчатый насос LVR200-3-2D | 75 | 91,5 | 89 | 86,5 | 83,5 | 79 | 75 | 70 | 63 | |
| Вертикальный многоступенчатый насос LVR200-3-C-D | 75 | 95 | 93 | 90 | 87 | 83,5 | 79 | 73,5 | 67 | |
| Вертикальный многоступенчатый насос LVR200-3-2C | 75 | 99,5 | 97,5 | 94,5 | 91,5 | 89 | 84 | 78,5 | 72 | |
| Вертикальный многоступенчатый насос LVR200-3-D | 75 | 104,5 | 102,5 | 100 | 97 | 93 | 89 | 84,5 | 77,5 | |
| Вертикальный многоступенчатый насос LVR200-3-C | 75 | 108 | 106 | 103,5 | 100,5 | 97,5 | 93 | 88 | 81,5 | |
| Вертикальный многоступенчатый насос LVR200-3 | 90 | 117,5 | 116 | 113,5 | 110,5 | 107 | 103 | 99 | 92 | |
| Вертикальный многоступенчатый насос LVR200-4-2D | 90 | 131,5 | 129 | 125,5 | 121 | 115,5 | 110 | 103,5 | 94 | |
| Вертикальный многоступенчатый насос LVR200-4-2C | 110 | 138 | 136 | 132 | 128 | 124 | 118 | 111 | 102,5 | |
| Вертикальный многоступенчатый насос LVR200-4-C | 110 | 148 | 145,5 | 142,5 | 138 | 134 | 128 | 122 | 113 | |
| Вертикальный многоступенчатый насос LVR200-4 | 110 | 157,5 | 155,5 | 152,5 | 148 | 143,5 | 138 | 132,5 | 123,5 |

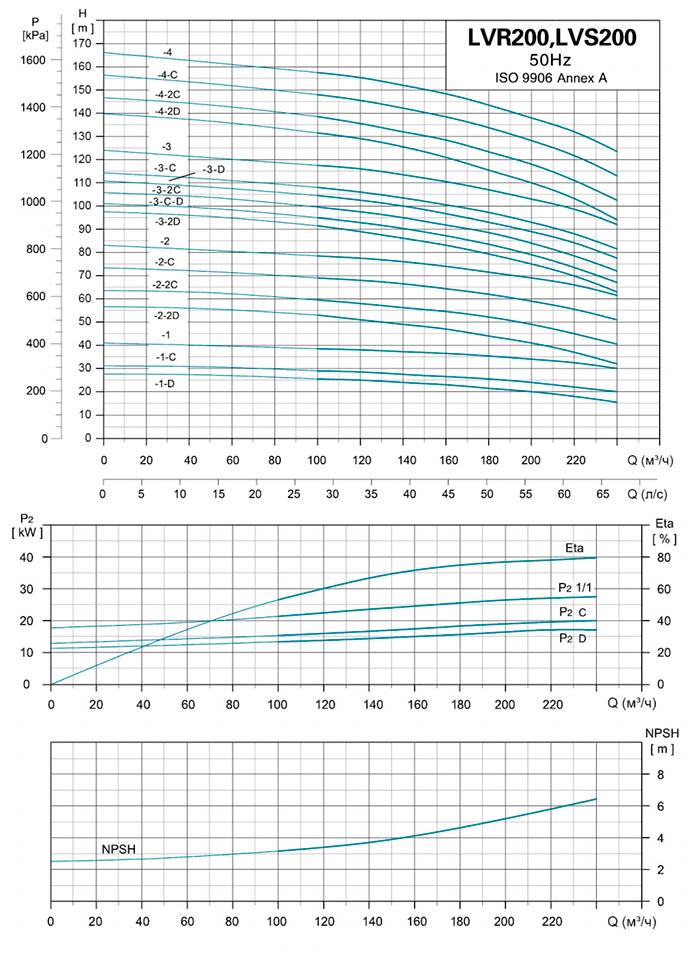

Кривая гидравлической характеристики
Габариты
Таблица габаритов
| Модель | LVR |
|---|---|
| (S)200 | |
| Номинальная подача (м³ /ч) | 200 |
| Диапазон подачи (м³ /ч) | 100-240 |
| Макс. давление (бар) | 16 |
| Мощность мотора (кВт) | 18.5-110 |
| Макс. КПД насоса (%) | 79 |
| Штуцер LVR | |
| Овальный фланец | - |
| DIN Фланец | DN 150 |
| Штуцер LVS | |
| Овальный фланец | - |
| DIN Фланец | DN 150 |
Материалы
