LVR20/LVS20
- Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
- Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
- Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
- Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
- Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
- Используются в пищевой промышленности и при производстве алкогольных напитков;
- Широко применяются в системах пожаротушения.
Условия эксплуатации
- Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
- Температура перекачиваемой жидкости: -20 - +120°C;
- Диапазон подачи: 10,5 – 29 м³ /ч;
- Уровень PH перекачиваемой жидкости: 4 – 10;
- Максимальная температура окружающей среды: +40°C;
- Максимальное рабочее давление: 25 бар;
- Высота над уровнем моря: до 1000 м.
Характеристики
- Производительность до 28,5 м³ /ч;
- Напор до 245 м.
Двигатель
- Полностью закрытый двигатель, охлаждается с помощью вентилятора;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В;
- Двигатель класса IE 2 (IE 3 по запросу).
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 10,5 | 12 | 16 | 20 | 24 | 28 | 28,5 |
|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR20-1 | 1,1 | H (м) | 13 | 13 | 12 | 10,5 | 9 | 6,5 | 6 |
| Вертикальный многоступенчатый насос LVR20-2 | 2,2 | 28 | 27 | 25 | 22,5 | 19 | 15 | 13 | |
| Вертикальный многоступенчатый насос LVR20-3 | 4 | 42 | 42 | 39 | 36 | 30 | 23 | 22 | |
| Вертикальный многоступенчатый насос LVR20-4 | 5,5 | 58 | 56 | 53 | 48 | 41 | 32 | 30 | |
| Вертикальный многоступенчатый насос LVR20-5 | 5,5 | 71 | 70 | 66 | 60 | 52 | 40 | 38 | |
| Вертикальный многоступенчатый насос LVR20-6 | 7,5 | 86 | 84 | 80 | 72 | 62 | 49 | 45 | |
| Вертикальный многоступенчатый насос LVR20-7 | 7,5 | 99 | 97 | 93 | 84 | 72 | 57 | 52 | |
| Вертикальный многоступенчатый насос LVR20-8 | 11 | 115 | 113 | 107 | 96 | 85 | 67 | 63 | |
| Вертикальный многоступенчатый насос LVR20-10 | 11 | 142 | 140 | 132 | 120 | 105 | 83 | 78 | |
| Вертикальный многоступенчатый насос LVR20-12 | 15 | 172 | 169 | 161 | 144 | 127 | 101 | 94 | |
| Вертикальный многоступенчатый насос LVR20-14 | 15 | 200 | 197 | 187 | 168 | 147 | 117 | 109 | |
| Вертикальный многоступенчатый насос LVR20-17 | 18,5 | 245 | 241 | 229 | 205 | 181 | 144 | 135 |

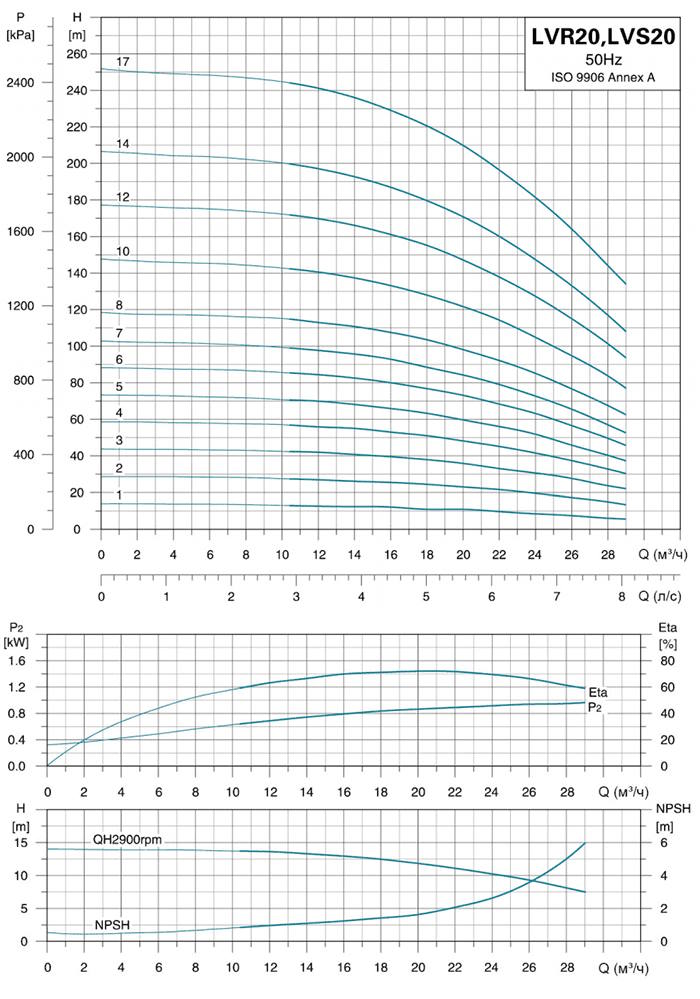

Кривая гидравлической характеристики
Габариты
Таблица габаритов
| Модель | LVR |
|---|---|
| (S)20 | |
| Номинальная подача (м³ /ч) | 20 |
| Диапазон подачи (м³ /ч) | 10.5-29 |
| Макс. давление (бар) | 25 |
| Мощность мотора (кВт) | 1.1 - 18.5 |
| Макс. КПД насоса (%) | 72 |
| Штуцер LVR | |
| Овальный фланец | - |
| DIN Фланец | DN 50 |
| Штуцер LVS | |
| Овальный фланец | - |
| DIN Фланец | DN 50 |

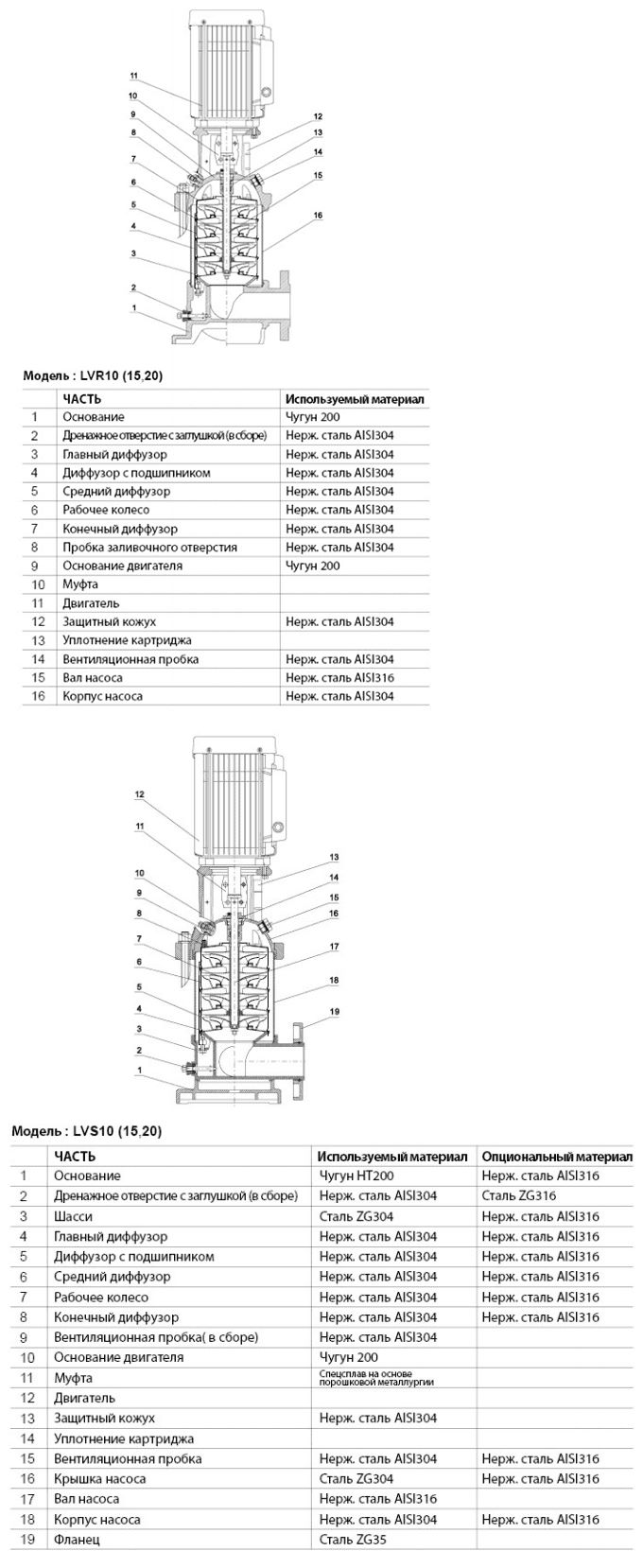

Материалы
