C рабочим колесом полуоткрытого типа ABK
- Возможно применение для перекачки жидкостей способных вызывать коррозию;
- Системы бытовой и индустриальной канализаций;
- Перекачка речной и озерной воды;
- Пищевая промышленность и производство напитков;
- Полив сада, полив теплиц.
Условия эксплуатации
- Максимальный размер твёрдых включений: 19 мм (зависит от модели);
- Температура жидкости: -15°С до +70 °С;
- Уровень PH перекачиваемой жидкости: 5-9;
- Максимальная температура окружающей среды: +40°C;
- Высота над уровнем моря: до 1000 м.
Характеристики
- Производительность до 66 м³ /ч;
- Напор до 17,5 м.
Двигатель
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IPX4;
- Рабочее напряжение: 50 Гц, 220В/380В.
Технические параметры
| Модель | Мощность | Q(м3/ч) | 1,2 | 2,4 | 3,6 | 4,8 | 6 | 12 | 18 | 24 | 33 | 42 | 48 | 57 | 66 | Канал рабочего колеса (мм) | ||
| Однофазные | Трехфазные | кВт | л.с. | Q(л/мин) | 20 | 40 | 60 | 80 | 100 | 200 | 300 | 400 | 550 | 700 | 800 | 950 | 1100 | |
| ABK50D | ABK50 | 0,37 | 0,5 | H(m) | 11,6 | 10,5 | 9,7 | 8,7 | 7,5 | 9 | ||||||||
| ABK100D | ABK100 | 0,75 | 1 | 8 | 7 | 5 | 12 | |||||||||||
| ABK120D | ABK120 | 0,9 | 1,2 | 11 | 10 | 9 | 12 | |||||||||||
| ABK150D | ABK150 | 1,1 | 1,5 | 9,5 | 8,8 | 7,8 | 6,7 | 5 | 12 | |||||||||
| ABK200D | ABK200 | 1,5 | 2 | 12,7 | 12 | 11,2 | 10 | 8,3 | 6,5 | 16 | ||||||||
| ABK300D | ABK300 | 2,2 | 3 | 15 | 14 | 13,5 | 12,7 | 11,2 | 9,8 | 8,9 | 7,5 | 16 | ||||||
| ABK400 | 3 | 4 | 17,5 | 16,8 | 16 | 15,2 | 14 | 12,5 | 11,5 | 9,7 | 7,5 | 19 | ||||||
Кривая гидравлической характеристики
Материалы
Таблица материалов
| No. | Часть | Материал |
| 1 | Корпус насоса | AISI 304 |
| 2 | Рабочее колесо | AISI 304 |
| 3 | Механическое уплотнение | Sic/Carbon |
| 4 | Крышка кронштейна | AISI 304 |
| 5 | Опора | ZL102 |
| 6 | Подшипник | |
| 7 | Ротор | |
| 8 | Статор | |
| 9 | Клеммная коробка | PC/ABS |
| 10 | Задняя крышка | ZL102 |
| 11 | Вентилятор | PP-GF30 |
| 12 | Крышка вентилятора | 08F |
Информация об упаковке

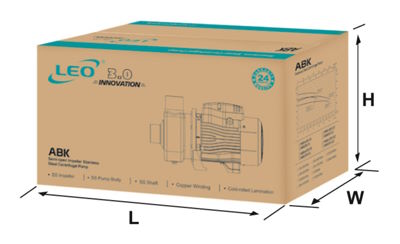

Габариты упаковки
| Модель | GW (Kgs) | L (mm) | W (mm) | H (mm) | Количество (PCS/20'TEU) |
| ABK50D | 6,5 | 310 | 190 | 215 | 2130 |
| ABK100D | 9,6 | 360 | 200 | 235 | 1566 |
| ABK120D | 10,7 | 360 | 200 | 235 | 1566 |
| ABK150D | 14 | 420 | 235 | 265 | 1032 |
| ABK200D | 15,7 | 420 | 235 | 265 | 1032 |
| ABK300D | 20,7 | 475 | 230 | 275 | 864 |
| ABK400 | 21,8 | 475 | 230 | 275 | 864 |
