Горизонтальные многоступенчатые насосы из нержавеющей стали EMH2
- Бытовое водоснабжение, водоснабжение оборудования;
- Опрессовка трубопроводов;
- Полив сада, полив теплиц;
- Животноводство и разведение рыбы;
- Водоснабжение и водоотведение в высотном строительстве;
- Системы центрального кондиционирования и отопления и т.д.
Условия эксплуатации
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Максимальная температура перекачиваемой жидкости: +60°C;
- Уровень PH перекачиваемой жидкости: 6,5-8,5;
- Максимальное рабочее давление: 8 бар;
- Высота над уровнем моря: до 1000 м;
- Максимальная температура окружающей среды: +40°C;
Характеристики
- Производительность до 4,5 м³ /ч;
- Напор до 65,5 м.
Двигатель
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IPX4;
- Рабочее напряжение: 50 Гц, 220В/380В.
Технические параметры
| Модель | Мощность | Q(м³/ч) | 0 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | |
| кВт | Л.С. | Q(л/мин) | 0 | 16,7 | 25 | 33,3 | 41,7 | 50 | 58,3 | 66,7 | 75 | |
| EMH(m)2-2 | 0,25 | 0,33 | H(m) | 17 | 16 | 14,5 | 13,5 | 12 | 10,5 | 8,5 | 7 | 4,5 |
| EMH(m)2-3 | 0,37 | 0,5 | 27 | 24,5 | 23 | 20,5 | 19 | 17 | 14 | 11 | 7 | |
| EMH(m)2-4 | 0,37 | 0,5 | 36 | 33 | 31 | 27,5 | 25,5 | 22,5 | 19 | 14,5 | 9,5 | |
| EMH(m)2-5 | 0,55 | 0,75 | 44 | 40 | 37 | 33,5 | 30,5 | 27 | 22,5 | 17 | 11 | |
| EMH(m)2-6 | 0,75 | 1 | 54 | 49,5 | 46 | 41,5 | 38,5 | 34 | 29 | 21,5 | 15 | |
| EMH(m)2-7 | 0,75 | 1 | 65,5 | 59,5 | 55,5 | 51 | 46 | 41 | 34 | 26 | 16,5 | |
Кривая гидравлической характеристики

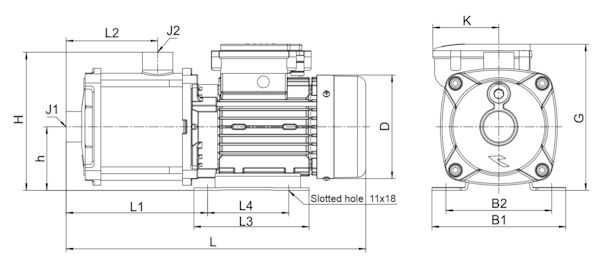

Габариты
Таблица габаритов
| Модель | L | L1 | L2 | L3 | L4 | H | h | B1 | B2 | D | G | K | J1/J2 |
| 3~/1~ | 3~/1~ | ||||||||||||
| EMH(m)2-2 | 305 | 131 | 72 | 136 | 96 | 163 | 75 | 158 | 125 | 122 | 163/172.5 | /89 | G1/G1 |
| EMH(m)2-3 | |||||||||||||
| EMH(m)2-4 | 336 | 149 | 90 | ||||||||||
| EMH(m)2-5 | 354 | 167 | 108 | ||||||||||
| EMH(m)2-6 | 382 | 185 | 126 | 146,5 | 172/182,5 | ||||||||
| EMH(m)2-7 | 400 | 203 | 144 |
Материалы
Таблица материалов
| No. | Часть | Материал |
| 1 | Крышка насоса | ADC 12 |
| 2 | Корпус насоса | AISI 304 |
| 3 | Диффузор 1 | AISI 304 |
| 4 | Основание | Q235 Сталь |
| 5 | Диффузор 2 | AISI 304 |
| 6 | Рабочее колесо | AISI 304 |
| 7 | Втулка | AISI 304 |
| 8 | Диффузор 3 | AISI 304 |
| 9 | Механическое уплотнение | SIC/углерод |
| 10 | Уплотнительное кольцо | NBR |
| 11 | Крышка кронштейна | AISI 304 |
| 12 | Кронштейн | ADC 12 |
| 13 | Ротор | |
| 14 | Клеммная коробка | |
| 15 | Статор | |
| 16 | Подшипник | |
| 17 | Задняя крышка | ADC 12 |
| 18 | Вентилятор | PP |
| 19 | Крышка вентилятора ПП | PP |
Габариты упаковки
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
| 3~ | 1~ | |||
| EMH(m)2-2 | 7,2 | 7,1 | 344x189x211 | 1638 |
| EMH(m)2-3 | 7,6 | 8,3 | 344x189x211 | 1638 |
| EMH(m)2-4 | 7,7 | 9,7 | 362x189x211 | 1530 |
| EMH(m)2-5 | 8,8 | 10,3 | 392x189x211 | 1458 |
| EMH(m)2-6 | 11,4 | 12,4 | 420x214x226 | 1064 |
| EMH(m)2-7 | 11,6 | 12,8 | 438x214x226 | 928 |
